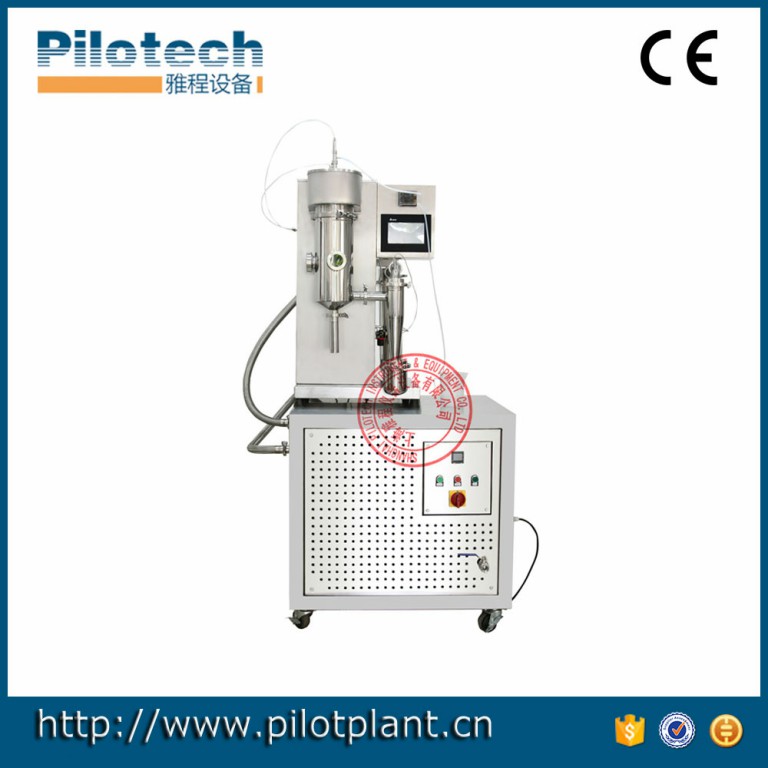

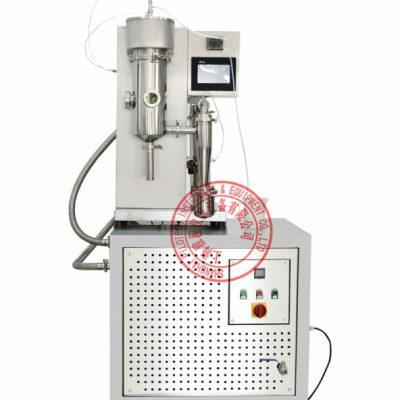

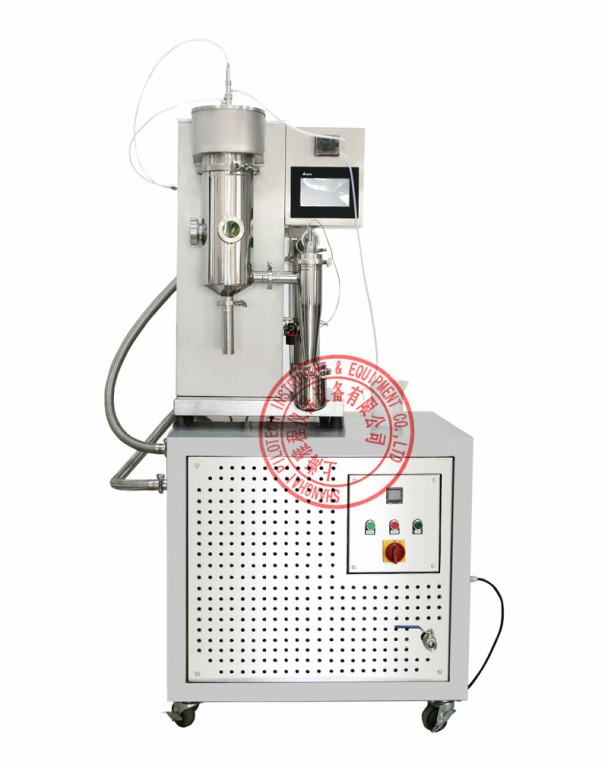

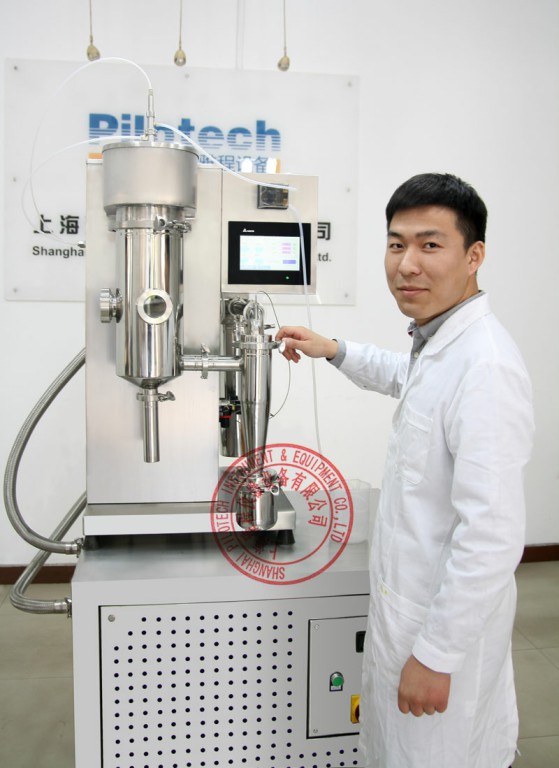

一、YC-501實驗室有機溶劑噴霧干燥機工作原理

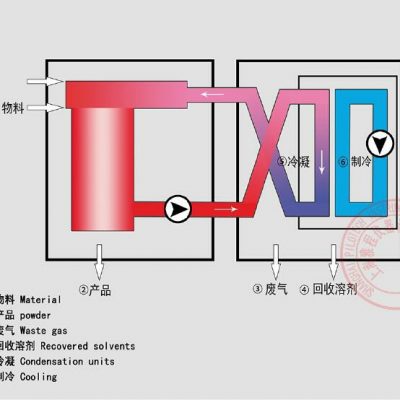

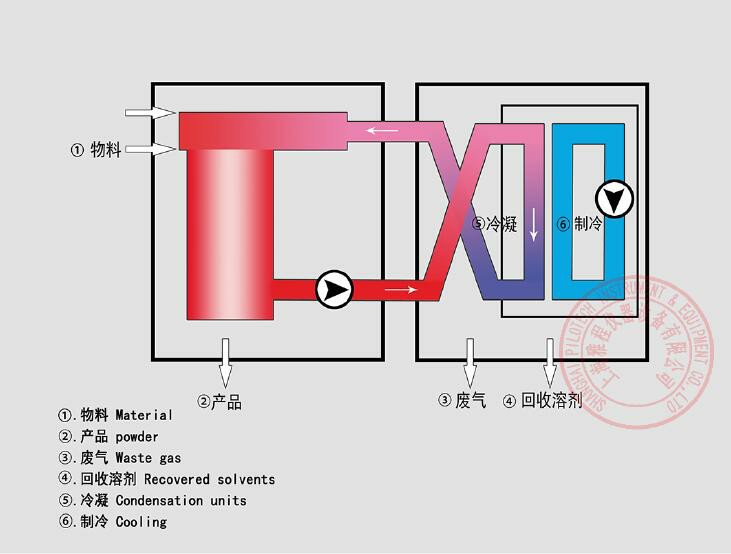

YC-501實驗室有機溶劑噴霧干燥機（封閉式噴霧干燥機）采用菜單式微處理控制器（7英寸觸摸屏），可以直接設置進口溫度、氣流量、自動通針頻率、泵速，實現數據采集以及過程監控和控制。自吸蠕動泵將樣品液體從容器中通過噴嘴進入干燥腔，同時壓縮氮氣從外層套管進入干燥腔使液體微?；訜岬牡獨鈴纳蠈舆M(jìn)入與噴霧后的液體微粒相遇，物品開始干燥，干燥后的粉粒通過旋風分離器與廢氣分離后進入收集瓶中，載有有機蒸汽的氣流在熱交換器冷卻下來，然后溶劑在制冷裝置中發生冷凝回收，潔凈的氮氣進入下一個循環中。

二、YC-501實驗室有機溶劑噴霧干燥機具有如下特點：

1）YC-501實驗室有機溶劑噴霧干燥機可以解決噴霧干燥中含有機溶劑物料干燥難的問題，一般有機溶劑會呈易燃易爆的特性，防爆型閉式實驗室噴霧干燥機使物料能在封閉的干燥系統中循環，可避免有機溶劑氣體與外界氧空氣的接觸，確保了安全生產；

2）YC-501實驗室有機溶劑噴霧干燥機可以解決原料生產中易氧化物料干燥難的問題，此技術利用惰性氣體的抗氧化性，物料在閉路循環系統抗氧化性的環境中干燥與輸送，起著與氧隔絕的目的，確保了易氧化物料干燥生產的質量；

3）YC-501實驗室有機溶劑噴霧干燥機可以解決有些原料生產中毒氣體污染問題，有些物料或有機溶劑氣化時會產生有毒氣體，惰性氣體封閉循環實驗室噴霧干燥機將使這些產生的有毒氣體密閉在系統之中，并在后道工序收集，可減少環境污染，有利于環境保護。創新性的桌上型：設備即可安置在實驗臺上，也可以放置在雅程氮氣循環系統YC-501上，設備小巧，方便操作；

4）YC-501實驗室有機溶劑噴霧干燥機可用于水溶液和有機溶劑：YC-500實驗室噴霧干燥機分為基本型和有機溶劑型，基本型適用于水溶液的噴霧干燥，選配了YC-501氮氣循環系統后，即可升級成有機溶劑型，升級簡單；

5）YC500臺式噴霧干燥機升級成有機溶劑型，只需要購買YC-501組件即可：由于預算的限制，很多有有機溶劑干燥需求的科研人員，只能購買水溶液型噴霧干燥機，但是后面，又只好再次購買有機溶劑型噴霧干燥機，造成科研經費的極大浪費。YC-500型實驗室桌上型噴霧干燥機的問世，徹底解決了這一問題。科研人員購買了基本型后，后期只需要再購買YC-501氮氣循環系統，即可組成封閉式噴霧干燥機，而且連接非常方便，干燥水溶液時用壓縮空氣，干燥有機溶劑時使用氮氣，科研人員再也無需為這些問題煩惱了；

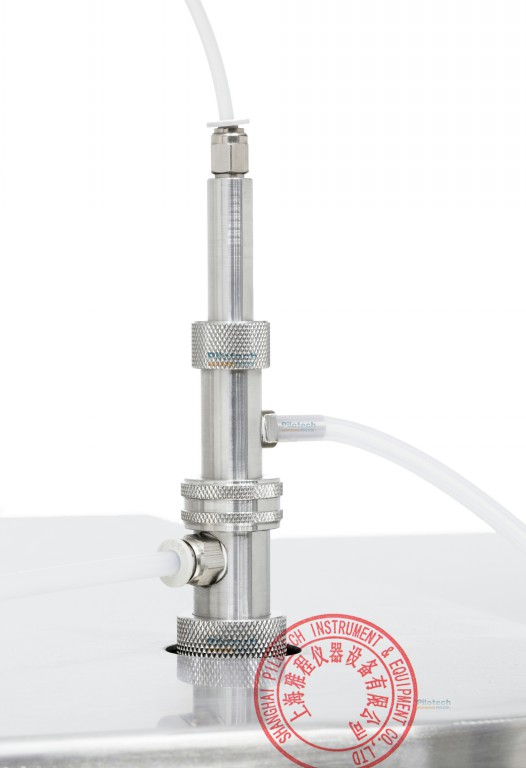

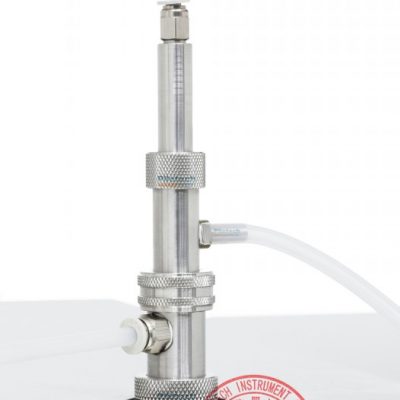

6）YC-501實驗室有機溶劑噴霧干燥機采用同心噴霧頭：實驗過程中，該新型噴霧頭霧化時絕對不偏心，不會噴霧時噴到瓶壁而影響回收率，噴霧頭可以上下移動而改變霧化位置，以改善噴霧干燥效果；尤其值得一提的是，該噴霧頭對高粘稠度物料的適應性非常好，很少出現堵塞噴霧頭的現象；

7）YC-501實驗室有機溶劑噴霧干燥機標配尾氣除塵裝置：YC-500標配尾氣除塵裝置，既減少了環境污染，又有效的提高了得率，特別是提高了不易回收物料的得率；

8）新型的加熱器：實驗室噴霧干燥機的加熱絲容易燒斷是個難題，YC-501有效解決了這一問題，科研人員再也不用擔心經常需要更換加熱器了；

三、YC-501實驗室有機溶劑噴霧干燥機技術參數：

1）設備直接放置在實驗臺或氮氣循環系統裝置上，系統采用全自動控制與手動控制雙重控制模式，整個實驗過程彩色觸摸屏動態顯示（動畫）

2）進風溫度控制：最高200℃，出風溫度：最高140℃

3）物料處理量：最高500ml/h，最大進料量：蠕動泵可調最大為2000ml/h

4）最小進料量：20mL

5）噴霧頭為同心噴霧頭，霧化時確保沒有任何偏心而導致噴到瓶壁一側，噴霧頭安裝后可以上下移動，以利于調整霧化位置改善噴霧干燥效果；

6)彩色LCD觸摸屏參數顯示：進風口溫度/出風口溫度/蠕動泵轉速 /風量/通針頻率

7)噴嘴口徑：0.5mm/0.7mm/0.75mm/1.0mm/1.5mm/2.0mm可選，并可根據要求定制

8)整機全不銹鋼制作,二流體噴霧的霧化結構，噴霧、烘干及收集系統采用優質SUS304不銹鋼制造（帶觀察視鏡）

9)整機功率（含氮氣循環系統和制冷系統）：2KW /220V

10）可用于水溶液和有機溶液的噴霧干燥（用于有機溶劑時需配備氮氣循環系統）

部分實驗室噴霧干燥機用戶名單（排名不分先后）：

通用電氣（GE）上海研發中心/清華大學（30臺）/香港科技大學/華南理工大學（8臺）/中科院化學研究所（3臺）/山東兗礦集團上海研發中心/浙江大學（2臺）/江南大學/浙江工業大學/武漢大學（5臺）/嘉興學院/青島大學物理系/重慶醫科大學/華中科技大學（19臺）/青島大學醫學院/沈陽藥科大學/上海納德生物工程有限公司/廣東藥學院/軍事醫學科學院/武漢理工大學/蚌埠學院/浙江農科院/湖南中醫藥大學/煙臺水產研究所/山東農業大學/浙江林學院/江西科技學院/四川中醫藥研究所/中國農科院鄭州果樹研究所/安徽大學/皖南醫學院/大連大學/淮陰工學院/華東師范大學/清華大學生科院/無錫太陽綠寶科技有限公司/南京工業大學/南京農業大學/臨沂師范學院/上?？萍脊芾韺W(xué)校/浙江省醫學科學院/浙江長興仁恒/四川理工學院/四川德賽爾化工有限公司/中國水產科學院黃海水產研究所/常熟理工學院/浙江科技學院/上海大學/上海師范大學/上海光明乳業/?Nanotek Instruments, Inc（美國）/ LABENTECH CO.,(韓國）/天津大學/寧夏伊品生物工程股份有限公司/天津金耀氨基酸有限公司/浙江華海藥業/蘭州石化職業技術學院/浙江省博物館?/林科院南京林化所/中科院過程工程研究所（3臺）/蘇柯漢（濰坊）生物工程有限公司/黑龍江九三糧油工業集團/宜春學院/黑龍江生物科技職業學院/天津大學/中科院蘭州化物所/東南大學/中科院理化研究所/北京中醫藥大學/北京服裝學院/北京印刷學院/長沙學院/蘭州獸醫研究所/淮北煤炭師范學院/西安科技大學/河北大學/中國海洋大學/青島農業大學/寧波職業技術學院/成都大學/西南大學食品學院/河北工業大學/湘潭大學化工學院/北京電子科技職業學院/貴陽醫學院/寧夏鉭業/河北新奧集團/廣東華棟調味品/廣東雙駿生物/國家檔案館/中科院寧波材料所/中科院上海硅酸鹽研究所/中科院大連化物所/中科院合肥固體所/天津武警醫學院/包頭中藥有限公司/哈藥集團/九州藥業/同濟大學/武漢鼎龍化工/首都中醫藥大學/永和豆?jié){/湖南大學/南昌大學/河南科技大學/深圳大學/蘇州大學/北京有研稀土/山東藍金生物/金健力蛋業/東營安諾其/河南科學院/江蘇蘇利化工/杭州杭曼香精有限公司/煤炭科學研究總院重慶研究院/南京航空航天大學/上海理工大學/上海亙泰實業/上海捷虹顏料化工集團有限公司/法國羅地亞集團

參數	YC-501 200微型有機溶劑噴霧干燥機	YC-015A有機溶劑噴霧干燥機	YC-018A有機溶劑噴霧干燥機
電壓	220V,50-60Hz（內置低溫冷卻循環泵）	220V,50-60Hz（低溫冷卻循環泵380V）	220V,50-60Hz（低溫冷卻循環泵380V）
最低出風溫度	40℃	40℃	40℃
干燥能力	500ML/H	1500ml/h	3500ml/h
風機	0-330m3/h	0-330 m3/h	0-330 m3/h
最高進風溫度	200°C	200°C	300°C
溫控精度	±1°C	±1°C	±1°C
噴嘴	標配0.7mm (0.5/1.0/1.5/2.0mm 可選，并可定制)	標配0.7mm (0.5/1.0/1.5/2.0mm 可選，并可定制)	標配0.7mm (0.5/1.0/1.5/2.0mm 可選，并可定制)
噴霧頭種類	同心噴霧頭，二流體	同心噴霧頭，二流體	同心噴霧頭，二流體
干燥后的顆粒粒徑	1-25微米	1-25微米	1-100微米
干燥時間	1.0-1.5 sec	1.0-1.5 sec	1.0-1.5 sec
操作模式	自動/手動	自動/手動	自動/手動
額定物料處理量	最大500ml/hr	最大1500ml/hr	最大3500ml/hr
最小物料處理量	10ml	30ml	50ml
干燥室材質	SUS304不銹鋼	SUS304不銹鋼	SUS304不銹鋼
旋風分離器材質	SUS304不銹鋼	SUS304不銹鋼	SUS304不銹鋼
收集瓶材質	SUS304不銹鋼	SUS304不銹鋼	SUS304不銹鋼
機架材質	SUS304不銹鋼	SUS304不銹鋼	SUS304不銹鋼
密封圈材質	硅膠	硅膠	硅膠
干燥氣源	N2 (for有機溶劑)or 壓縮空氣(for 水溶液)	N2 (for有機溶劑)or 壓縮空氣(for 水溶液)	N2 (for有機溶劑)or 壓縮空氣(for 水溶液)
尺寸	750*500*900mm 900*800*900mm	1050*1000*1650mm	1050*1000*1750mm
觸摸屏	7-Inch LCD 觸摸屏，帶USB接口	7-Inch LCD 觸摸屏，帶USB接口	7-Inch LCD 觸摸屏，帶USB接口
熱保護	含加熱器熱保護功能	含加熱器熱保護功能	含加熱器熱保護功能
氮氣循環系統	有	有	有
